MR1 - Scena modulara 6x4m cu inaltime de 4,4m - 5,4m - Milos

Scena modulara 6x4m - MR1

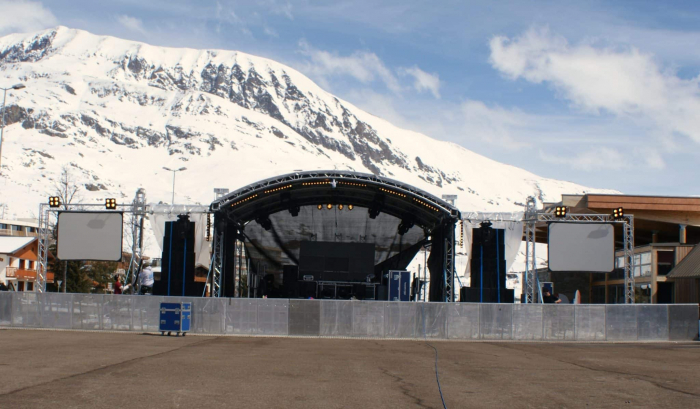

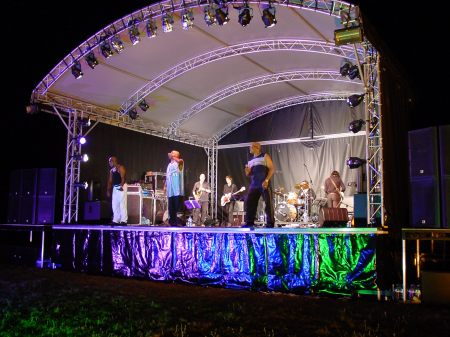

Acoperisul MR1 6x4m a fost creat având în vedere trupe mici sau festivaluri de stradă. Acoperișul său special din aluminiu arcuit, care servește ca rama, îi conferă un aspect dinamic, permițând în același timp scurgerea apei de pe acoperiș. Nu mai există probleme cu buzunarele de apă și probleme asociate cu acumularea apei. Este un acoperiș temporar care vă oferă o soluție permanentă.

Beneficii cheie

• 6x4 m (19.69x13.12 ft) și 8x6 m (26.25x19.69 ft) Setare acoperișuri arcuite pentru evenimente temporare
• Structura M290 Quatro, cu arcuri Trio
• Picior fix sau opțiune MT1 auto-urcare doar la 8x6 m (26.25x19.69 ft)
• Conectare rapidă pentru asamblare rapidă, simplă și sigură
• Disponibil raport complet de calcul structural și manual de construire
• Piese de kit de conversie disponibile pentru actualizare de la 6x4 m la 8x6 m
• Opțiuni PA wing disponibile, la cerere

Specificatii tehnice
Dimensiuni		Dimensiune scenă	8x6 m	26.25x19.70 ft	6x4 m	19.70x13.10 ft
	A	Lățime interioară	8.00 m	26.25 ft	6 m	19.69 ft
	B	Lățime exterioară totală	9.06 m	29.72 ft	6.06 m	19.88 ft
	C	Adâncime interioară	6.40 m	20.99 ft	4.40 m	14.44 ft
	D	Adâncime exterioară totală	7.48 m	24.54 ft	5.43 m	17.81 ft
	E	Înălțime laterală	4.43 m	14.53 ft	4.43 m	14.53 ft
	F	Înălțime centru	5.69 m	18.67 ft	5.42 m	17.78 ft
	G	Înălțimea exterioară	5.96 m	19.55 ft	5.69 m	18.67 ft
	H	Adâncime cantilever	1.21 m	3.97 ft	1.21 m	3.97 ft



Capacitate de încărcare
Capacitate de încărcare		Dimensiune scenă	8x6 m	26.25x19,70 ft	6x4 m	19.70x13,10 ft
	Arcuri	Distribuit uniform (UDL)	15 kg/m	10 lbs/ft	15 kg/m	10 lbs/ft
	Side truss	Distribuit uniform (UDL)	20 kg/m	13 lbs/ft	20 kg/m	13 lbs/ft
	Sarcina PA	2x Point load	250 kg	551 lbs	250 kg	551 lbs
	* Vezi raportul structural



Specificații operaționale
Standarde	DIN EN 13814 (2005) DIN EN 1991 / Eurocode 1 DIN EN 1999 / Eurocode 9 DIN EN 1993 / Eurocode 3	Mașini și structuri de parcuri de distracțiis Acțiuni asupra structurilor / vântului Proiectarea structurilor din aluminiu Proiectarea structurilor din oțel
	• Toate scenele sunt construite sub normativa EN 1090 EXC2
Rezistență la vânt	In afara folosinței În folosință	28.0m/s - 100km/h - 62mph 17.8m/s - 64km/h - 40mph
	* Calcule bazate pe copertine laterale închise 100%
Acoperiș și copertine	Copertine și acoperiș rezistent la foc B1 la cerere



DATE DESPRE TRANSPORT
Greutate	Dimensiune scenă	8x6 m	26.25x19,70 ft	6x4 m	19.70x13.10 ft
	* Greutatea exactă depinde de configurație	1344 kg	2960 lbs	1034 kg	2278 lbs
Volum de transport	* Ambalat în cutii de carton și folie cu bule	20 m3	706 ft3	15 m3	530 ft3
